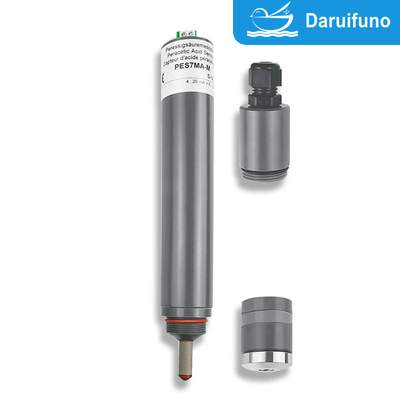

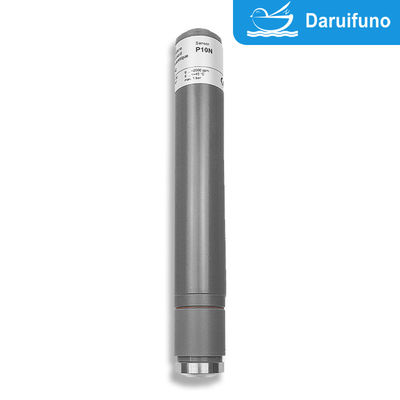

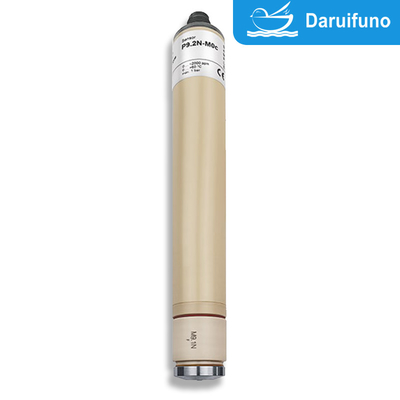

Sensor de ácido peracético revestido con membrana con alta resistencia química para todas las aplicaciones de tratamiento de agua
El sensor de ácido peracético de membrana P10.1 de dos electrodos se utiliza en todos los tratamientos de agua.La temperatura máxima del agua es de 45°C.El rango opcional es de 0~20/200/2000/5000/20000/50000 ppm. Sus principales características y ventajas incluyen las siguientes:
Características
1- Es una estructura simple de dos electrodos:
Contiene un electrodo de trabajo y un electrodo de referencia, de diseño compacto, fácil de integrar en equipos o sistemas.
Reduce las interacciones complejas entre electrodos y mejora la estabilidad de la señal.
2Detección selectiva:
Aisla otras sustancias interferentes mediante tecnología de membrana para lograr la detección específica del ácido peracético.
Proporciona una señal de fondo estable para evitar interferencias cruzadas.
3Tiempo de respuesta rápido:
La alta tasa de transferencia de masa de la membrana permite al sensor responder rápidamente a los cambios en la concentración de ácido peracético.
4Bajos requisitos de mantenimiento:
El efecto protector de la membrana reduce la contaminación y la pérdida de electrodos, extendiendo la vida útil del sensor.
Por lo general, tiene funciones de calibración automática y autolimpieza para uso diario.
5. Amplio rango de medición:
Puede detectar ácido peracético desde una concentración baja (nivel en ppm) hasta una concentración alta, cumpliendo con varios requisitos de aplicación.
Ventajas
1Alta precisión y estabilidad:
El método de membrana reduce eficazmente las interferencias externas y mejora la precisión y la estabilidad a largo plazo de la detección.
2Resistencia a la corrosión química:
El material del sensor generalmente está hecho de materiales resistentes a la corrosión para adaptarse al fuerte ambiente oxidante del ácido peracético y otros desinfectantes.
3Diseño de bajo consumo energético:
El sistema de dos electrodos tiene un diseño simple y un bajo consumo de energía, que es adecuado para el monitoreo continuo en línea.
4. Fácil de instalar y operar en el sitio:
El diseño miniaturizado y la función plug-and-play facilitan su implementación en diversas condiciones de campo.
5. Salida de datos flexible:
Soporta múltiples métodos de salida de señal (como señal analógica 4-20mA o protocolo de comunicación digital), que es fácil de integrar con el sistema de control.
6Fuerte adaptabilidad:
Puede utilizarse en diferentes condiciones de calidad del agua (como aguas residuales, agua potable, agua industrial) y tiene una fuerte tolerancia a los cambios de caudal y presión.
Especificaciones
|
|
P10. ¿Qué quieres decir?1
|
| Indicador |
Ácido peracético |
|
Aplicación
|
Todos los tipos de tratamiento del agua, también el agua de mar
Los ácidos conductores son tolerados.
(por ejemplo, lavadoras de botellas, plantas de CIP)
El sistema de membrana es resistente mecánicamente.
El sistema de membrana es muy resistente a los tensiones.
|
| Sistema de medición |
Sistema de dos electrodos amperométricos cubierto por membrana |
|
Electrónica
|
Versión analógica:
- Electrónica no aislada galvánicamente
- procesamiento interno de datos analógico
- señal de salida: analógica
Versión digital: - electrónica completamente aislada galvánicamente
- tratamiento interno de datos digitales
- señal de salida: analógica (analógica/digital)
o bien
el número de unidades de producción y el número de unidades de producción;
Versión mA: - Análogo de salida de corriente
- Electrónica no aislada galvánicamente
- señal de salida: analógica
|
|
Información sobre el rango de medición
|
La pendiente real de un sensor puede variar en función de la producción entre el 65% y el 150% de la pendiente nominal
Nota: Con una pendiente > 100%, el rango de medición se reduce en consecuencia.
(Por ejemplo: inclinación del 150% → 67% del rango de medición especificado)
|
|
Precisión
Después de calibrar en condiciones repetidas (25 °C, en agua potable) a partir del valor de la escala completa
|
Rango de medición 2000 mg/l: a 400 mg/l < 2%
en 1600 mg/l < 3%
|
|
Temperatura de trabajo
|
Medición de la temperatura del agua: 0... +45 °C
(no hay cristales de hielo en el agua de medición)
|
| Temperatura ambiente: 0... +55 °C |
| Compensación de la temperatura |
Automáticamente, mediante un sensor de temperatura integrado
Se deben evitar cambios bruscos de temperatura.
Tiempo de respuesta t90: aproximadamente 8 minutos.
|
|
Presión de trabajo máxima permitida
|
Funcionamiento sin anillo de retención:
- 0,5 bar
- sin impulsos de presión y/o vibraciones
|
|
Funcionamiento con anillo de retención en la célula de flujo:
- 1,0 bar,
- sin impulsos de presión y/o vibraciones (véase la opción 1)
|
|
P10. ¿Qué quieres decir?1
|
| Tasa de flujo (velocidad de flujo entrante) |
Aproximadamente 15-30L/h (33 66 cm/s) en la célula de flujo, se da una dependencia de pequeño caudal |
| Rango de pH |
pH 1 pH 8 (véase el diagrama Slope de TARAtec P9.3 y P10.1 frente al pH, página 8) |
|
Tiempo de entrada
|
Rango de medición 200 mg/l: primer arranque aproximadamente 3 h.
Rango de medición 2000 mg/l: primer arranque aproximadamente 1 hora
Rango de medición 20000 mg/l: primer arranque aproximadamente 30 min.
|
| Tiempo de respuesta |
T90: aproximadamente 3,5 minutos a 10 °C
T90: aproximadamente 1,5 min. a 45 °C
|
| Ajuste del punto cero |
No es necesario |
| Calibración |
En el dispositivo, mediante determinación analítica |
|
Interferencias
|
O3: aumenta el valor medido de forma considerable
ClO2: aumenta el valor medido
H2O2: muy baja influencia en el valor de medición (reducción de la señal PAA)
|
| Influencia de los ácidos conductores |
El 1 % de ácido sulfúrico, el 1 % de ácido nítrico o el 1 % de ácido fosfórico en el agua no influyen en el comportamiento de medición. |
| Ausencia del desinfectante |
24 horas como máximo |
|
Conexión
|
Versión mV: M12 de 5 polos, con brida de enchufe
Versión Modbus: M12 de 5 polos, con brida de enchufe
versión de 4-20 mA: terminal de dos polos o
M12 de 5 polos, con brida de enchufe
|
|
Duración máxima del cable del sensor
(dependiendo del procesamiento interno de señales)
|
Análogo |
< 30 m |
| El digital |
> 30 m están permitidos
La longitud máxima del cable depende de la aplicación
|
| Tipo de protección |
Las medidas de seguridad se aplicarán a las instalaciones de la categoría M1 y M2 de las categorías M2 y M3 de la categoría M3.
Terminal de dos polos con capó mA: IP65
|
| El material |
Membrana de elastómero, PVC-U, acero inoxidable 1.4571 |
|
Tamaño
|
Diámetro: aproximadamente 25 mm
longitud: versión mV aproximadamente 190 mm (procesamiento analógico de señales)
aproximadamente 205 mm (procesamiento digital de señales)
Versión Modbus aproximadamente 205 mm
Versión de 4-20 mA aproximadamente 220 mm (terminal de dos polos)
aproximadamente 190 mm (5 polos-M12)
|
| Transporte |
+5... +50 °C (sensor, electrolito, tapa de la membrana) |
|
|
P10. ¿Qué quieres decir?1
|
|
Almacenamiento
|
Sensor: seco y sin electrolito sin límite a +5... +40 °C |
|
Electrolito: en botella original protegida de la luz solar a +5... +35 °C
Min. 1 año o hasta la fecha de vencimiento especificada
|
|
Tapón de membrana: en el embalaje original sin límite a +5... +40 °C
(No se pueden almacenar las tapas de membrana usadas)
|
|
Mantenimiento
|
Control regular de la señal de medición, como mínimo una vez por semana
Las siguientes especificaciones dependen de la calidad del agua:
Cambio de la tapa de la membrana: una vez al año
Cambio del electrolito: cada 3 a 6 meses
|
|
|
|
|
Opción 1: retención el anillo
|
- En condiciones de funcionamiento con presiones > 0,5 bar en celda de flujo
- dimensiones del anillo de retención 29 x 23,4 x 2,5 mm, cortado, PETP
- Diferentes posiciones para las ranuras seleccionables (bajo petición)
|
|
Datos técnicos
1.P10. ¿Qué quieres decir?1 (Análogo el rendimiento, Análogo de las señal procesamiento)
Se requiere una conexión eléctrica libre de potenciales, ya que el sensor electrónico no está equipado con un galvánico.
|
|
Rango de medición |
Resolución |
Resistencia de salida |
Pendiente nominal |
Suministro de tensión |
Conexión |
|
P10.1-20-M12
|
0 a 20 ppm
|
0,01 ppm
|
0... a 2000 mV
1 kΩ
|
-100 mV/ppm
|
Se aplicarán las siguientes medidas:
10 mA
|
Función de los cables
PIN1: señal de medición
PIN2: +U
PIN3: -U
PIN4: señal GND
|
| P10.1H-M12 |
0 a 200 ppm |
0.1 ppm |
-10 mV/ppm |
|
P10.1N-M12
|
5...2000 ppm
|
1 ppm
|
-1 mV/ppm
|
| P10.1L-M12 |
0.005...2 % (20000 ppm) |
0.001 %
(10 ppm)
|
-1000 mV/%
-0,1 mV/ppm
|
| P10.1Hasta el año 2000-M12 |
5...2000 ppm |
1 ppm |
0...+2000 mV
1 kΩ
|
+ 1 mV/ppm |
10 - 30 VDC
10 mA
|
Flanca de enchufe M12 de 5 polos
Función de los cables
PIN1: señal de medición PIN2: +U
PIN3: GND de potencia
PIN4: señal GND
PIN5: n. c.
|
|
P10.1Hasta 5000-M12
|
50 a 5000 ppm
|
1 ppm
|
+0,4 mV/ppm
|
(Sujeto a modificaciones técnicas)
2.P10. ¿Qué quieres decir?1 (análogo el rendimiento, digital de las señal procesamiento)
Análogo / digital
- La fuente de alimentación está aislada galvánicamente dentro del sensor.
- La señal de salida también está aislada galvánicamente, lo que significa que no tiene potencial.
|
|
Rango de medición |
Resolución |
Resistencia de salida |
Pendiente nominal |
El poder suministro |
Conexión |
| P10.1-20- An-M12 |
0 a 20 ppm |
0,01 ppm |
de energía analógica 0...-2 V
(máximo -2,5 V)
|
-100 mV/ppm |
9-30 VDC
aproximadamente 20-56 mA
|
Flanca de enchufe M12 de 5 polos
Función de los cables
PIN1: señal de medición PIN2: +U
PIN3: GND de potencia
PIN4: señal GND
|
| P10.1H-An-M12 |
0 a 200 ppm |
0.1 ppm |
-10 mV/ppm |
| P10.1N-An-M12 |
5...2000 ppm |
1 ppm |
-1 mV/ppm |
| P10.1L-An-M12 |
0.005...2% (20000 ppm) |
0.001%
(10 ppm)
|
-1000 mV/%
-0,1 mV/ppm
|
| P10.1-20- Ap-M12 |
0 a 20 ppm |
0,01 ppm |
el valor de las emisiones de dióxido de carbono
(máximo +2,5 V)
|
-100 mV/ppm |
| P10.1H-Ap-M12 |
0 a 200 ppm |
0.1 ppm |
+10 mV/ppm |
| P10.1N-Ap-M12 |
5...2000 ppm |
1 ppm |
+ 1 mV/ppm |
| P10.1L-Ap-M12: el contenido de la sustancia |
0.005...2% (20000 ppm) |
0.001%
(10 ppm)
|
+1000 mV/%
(+0,1 mV/ppm)
|
(Sujeto a modificaciones técnicas)
3.P10. ¿Qué quieres decir?1 (digital) el rendimiento, digital de las señal procesamiento)
- La fuente de alimentación está aislada galvánicamente dentro del sensor.
- La señal de salida también está aislada galvánicamente, lo que significa que no tiene potencial.
|
|
Rango de medición |
Resolución |
Producción
Resistencia de salida
|
El poder suministro |
Conexión |
|
P10.1-20- M0c
|
0 a 20 ppm
|
0,01 ppm
|
Modbus RTU
No hay resistencias de terminación en el sensor.
|
9-30 VDC |
Flanca de enchufe M12 de 5 polos
Función de los cables
PIN1: reservado
PIN2: +U
PIN3: GND de potencia
PIN4: RS485B
PIN5: RS485A
|
| P10.1H-M0c |
0 a 200 ppm |
0.1 ppm |
| P10.1N-M0c |
5...2000 ppm |
1 ppm |
|
P10.1L-M0c
|
0.005...2% (20000 ppm) |
0.001%
(10 ppm)
|
(Sujeto a modificaciones técnicas)
4.P10. ¿Qué quieres decir?1 4 a 20 - ¿Qué es? (análogo el rendimiento, Análogo de las señal procesamiento)
Se requiere una conexión eléctrica libre de potenciales, ya que el sensor electrónico no está equipado con un galvánico.
4.1Eléctrico conexión: 2 Polla el terminal Clampada
|
|
Rango de medición |
Resolución |
Resistencia de salida |
En el caso de las inclinación |
Suministro de tensión |
Conexión |
| P10.1MA20 |
0 a 20 ppm |
0,01 ppm |
4...20 mA sin calibrar
|
0,8 mA/ppm |
12...30 VDC
RL = 50Ω (12V) RL 900Ω (30V)
|
Terminal de dos polos
2 x 1 mm2)
Se recomienda:
Cables redondos
φ4 mm
|
| P10.1MA-200 |
0 a 200 ppm |
0.1 ppm |
0.08 mA/ppm |
| P10.1MA-500 Las condiciones de los productos |
5 a 500 ppm |
1 ppm |
0.032 mA/ppm |
| P10.1MA-2000 |
5...2000 ppm |
1 ppm |
0Se aplican las siguientes medidas: |
| P10.1MA-5000 |
50 a 5000 ppm |
1 ppm |
0Se aplican las siguientes medidas: |
| P10.1MA-2% |
0.005... 2%
Se trata de una muestra de las características de los productos. |
0.001 %
(10 ppm) |
8.0 mA/%
(0.0008 mA/ppm)
|
| P10.1MA-5% |
00,05...5 por ciento
(50000 ppm) |
00,01 por ciento
100 ppm) |
3.2 mA/%
(0.00032 mA/ppm)
|
(Sujeto a modificaciones técnicas)
4.2Eléctrico conexión: 5 Polla M12 y M12 de conexión el flanco
|
|
Rango de medición |
Resolución |
Resistencia de salida |
En el caso de las inclinación |
Suministro de tensión |
Conexión |
| P10.1MA20-M12 |
0 a 20 ppm |
0,01 ppm |
4...20 mA sin calibrar
|
0,8 mA/ppm |
12...30 VDC
RL = 50Ω (12V)... RL 900Ω (30V)
|
M12 de 5 polos, enchufable con brida
Función de los cables
El número de identificación: n.c.
PIN2: +U
PIN3: -U
PIN4: n c.
|
| P10.1MA-200-M12 El número de unidades de producción |
0 a 200 ppm |
0.1 ppm |
0.08 mA/ppm |
| P10.1MA-500-M12: el número de personas a las que se refiere el artículo 2 del Reglamento (CE) n.o 1049/2009 |
5 a 500 ppm |
1 ppm |
0.032 mA/ppm |
| P10.1MA-2000-M12 El número de unidades de producción |
5...2000 ppm |
1 ppm |
0Se aplican las siguientes medidas: |
| P10.1MA-5000-M12 Las condiciones de los productos de la UE |
50 a 5000 ppm |
1 ppm |
0Se aplican las siguientes medidas: |
| P10.1MA-2%-M12: el valor de las emisiones de gases de efecto invernadero y de gases de efecto invernadero |
0.005... 2%
Se trata de una muestra de las características de los productos. |
0.001 %
(10 ppm) |
8.0 mA/%
(0.0008 mA/ppm)
|
| P10.1MA-5%-M12 |
00,05...5 por ciento
(50000 ppm) |
00,01 por ciento
100 ppm) |
3.2 mA/%
(0.00032 mA/ppm)
|
(Sujeto a modificaciones técnicas)
Repuesto Las partes
| El tipo |
Cubierta Capón |
El electrolito |
Es el caso de Emery. |
¿ Qué es eso?el anillo |
|
P10. ¿Qué quieres decir?1
No: - P10.1L
- P10.1MA-2%
- P10.1MA-5%
|
M10.3N
Artículo n° 11057 |
EPS9H/W, 100 ml
Artículo n° 11025
|
S2
Artículo n° 11906 |
20 x 1,5 de silicona
Artículo n° 11803 |
|
P10.1L
P10.1MA-2%
P10.1MA-El 5%
|
EPS9L/W, 100 ml
Artículo no 11024
|
(Sujeto a modificaciones técnicas)
¡Su mensaje debe tener entre 20 y 3.000 caracteres!
