Datos del producto:
|
Nombre del producto: | Sensor de peróxido de hidrógeno | Modelo de producto: | WP10 |
---|---|---|---|
Rango de medición:: | 0~200/2000/20000 ppm | Rango de presión: | 0 ~ 5 (celdas de flujo) |
Rango de temperatura: | 0 ~ 40 °C | Tiempo de respuesta: | T90: aproximadamente 8 min. |
Tasa de flujo: | 15 a 30 l/h (33 ¢ 66 cm/s) | ||
Resaltar: | Sensor de peróxido de hidrógeno de alta tolerancia |
Solución química de alta tolerancia Sistema de dos electrodos Sensor de peróxido de hidrógeno para todo tratamiento de agua

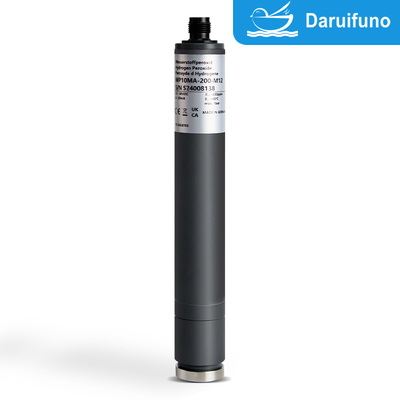

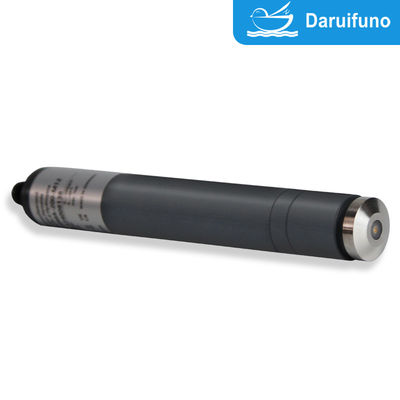

El sensor de peróxido de hidrógeno de membrana WP10 de dos electrodos tiene las siguientes características y ventajas, lo que lo convierte en un excelente desempeño en el campo del tratamiento del agua:
Características
Sistema de membrana mecánicamente resistente
El sensor adopta un diseño de sistema de membrana de alta resistencia, que puede operar de manera estable en entornos hostiles y prevenir eficazmente el daño.
Tolerancia a los tensioactivos
Tiene una alta tolerancia a los tensioactivos (como detergentes o reactivos químicos) y es adecuado para una variedad de condiciones de calidad del agua.
Alta tolerancia a las sustancias químicas
Puede resistir la influencia de una variedad de productos químicos (incluidos oxidantes fuertes u otras sustancias corrosivas) para garantizar la estabilidad a largo plazo.
Rango de temperatura aplicable
La temperatura del agua de trabajo puede alcanzar los 45°C, lo que satisface la mayoría de las necesidades de tratamiento de agua industrial.
Varios rangos opcionales
Hay tres rangos disponibles: 0200 ppm, 02000 ppm y 0~2000 ppm, que satisfacen diferentes necesidades, desde la detección de trazas hasta la detección de altas concentraciones.
Ventajas
Medición exacta
Utilizando un sistema de dos electrodos, tiene una alta sensibilidad y precisión y puede responder rápidamente a los cambios en la concentración de peróxido de hidrógeno.
Bajos requisitos de mantenimiento
El diseño duradero y el funcionamiento estable reducen la frecuencia y el costo del mantenimiento.
Ampliamente utilizado
Aplicable a diversos procesos de tratamiento de agua, incluida el agua potable, las aguas residuales industriales, las aguas residuales y el agua de refrigeración circulante.
Fácil de operar
Diseño modular y interfaz fácil de usar para una fácil instalación y uso.
Alta estabilidad
No afectado por fluctuaciones del caudal de agua, capaz de funcionar de forma continua a largo plazo, reduciendo el riesgo de deriva del instrumento y de errores de datos.
Sistema de dos electrodos, utilizado en todo tratamiento de agua, sistema de membrana mecánicamente resistente, resistente a los tensioactivos, alta resistencia a los productos químicos, temperatura máxima del agua: 45°C,rango opcional de 0 a 200/2000/20000 ppm
Especificaciones
|
WP10 |
Indicador | Peróxido de hidrógeno |
Aplicación |
Todos los tipos de tratamiento de agua, también el agua de mar, especialmente para las altas concentraciones de H2O2. El sistema de membrana es resistente mecánicamente. El sistema de membrana es muy resistente a los tensiones. |
Sistema de medición | Cubierto por membrana, sistema de 2 electrodos amperométricos. |
El uso de la tecnología electrónica |
Versión analógica: - Electrónica no aislada galvánicamente - procesamiento interno de datos analógico - señal de salida: analógica Versión digital: - electrónica completamente aislada galvánicamente - tratamiento interno de datos digitales - señal de salida: analógica (analógica/digital) o bien el número de unidades de producción y el número de unidades de producción; Versión mA: - Análogo de salida de corriente - Electrónica no aislada galvánicamente - señal de salida: analógica |
Información sobre el rango de medición |
La pendiente real de un sensor puede variar en función de la producción entre el 65% y el 150% de la pendiente nominal Nota: Con una pendiente > 100%, el rango de medición se reduce en consecuencia. (Por ejemplo: inclinación del 150% → 67% del rango de medición especificado) |
Temperatura de trabajo |
Medición de la temperatura del agua: 0... +45 °C (no hay cristales de hielo en el agua de medición) |
Temperatura ambiente: 0... +55 °C | |
Compensación de la temperatura |
Automáticamente, mediante un sensor de temperatura integrado, tiempo de respuesta t90 = aproximadamente 8 min. Cambio máximo de temperatura: 5 °C por hora, se deben evitar cambios bruscos de temperatura |
Presión de trabajo máxima permitida |
Funcionamiento sin anillo de retención: - 0,5 bar - sin impulsos de presión y/o vibraciones |
Funcionamiento con anillo de retención en la célula de flujo: - 1,0 bar, - sin impulsos de presión y/o vibraciones (véase la opción 1) |
|
Tasa de flujo (Velocidad de flujo entrante) |
Aproximadamente 15-30 l/h (33 ¢ 66 cm/s) en la célula de flujo, se da una dependencia de pequeño caudal |
Rango de pH | pH 2 pH 11 |
|
WP10 |
|
Tiempo de entrada | Primera puesta en marcha aproximadamente 5 h | |
Tiempo de respuesta | T90: aproximadamente 8 minutos. | |
Precisión después de una calibración en condiciones de repetibilidad (25°C, pH 7,2 en agua potable) de la escala completa superior |
- Rango de medición 200 ppm: a 40 ppm < 2% en 160 ppm < 2% - Rango de medición 2000 ppm: a 400 ppm < 0,5% en 1600 ppm < 2% |
|
Ajuste del punto cero | No es necesario | |
calibración | En el dispositivo, mediante determinación analítica | |
las interferencias |
Cl2: no debe estar presente PAA: no debe estar presente O3: no debe estar presente Sulfuros: contaminan el sistema de medición Fenol: solución acuosa > 3% de fenol, destruye el sistema de membrana |
|
Ausencia del desinfectante | 24 horas como máximo | |
Conexión |
Versión mV: M12 de 5 polos, con brida de enchufe Versión Modbus: M12 de 5 polos, con brida de enchufe Versión de 4-20 mA: terminal de dos polos o bien M12 de 5 polos, con brida de enchufe |
|
Duración máxima del cable del sensor (dependiendo del procesamiento interno de la señal) | Análogo | < 30 m |
El digital |
> 30 m están permitidos La longitud máxima del cable depende de la aplicación |
|
Tipo de protección |
Las medidas de seguridad se aplicarán a las instalaciones de la categoría M1 y M2 de las categorías M2 y M3 de la categoría M3. Terminal de dos polos con capó mA: IP65 |
|
El material | Membrana de elastómero, PVC-U, acero inoxidable 1.4571 | |
Tamaño |
Diámetro: aproximadamente 25 mm longitud: versión mV aproximadamente 190 mm (procesamiento de señal analógica) aproximadamente 205 mm (procesamiento digital de señales) Versión Modbus aproximadamente 205 mm Versión de 4-20 mA aproximadamente 220 mm (terminal de dos polos) aproximadamente 190 mm (5 polos-M12) |
|
Transporte | +5... +50 °C (sensor, electrolito, tapa de la membrana) | |
Almacenamiento |
Sensor: seco y sin electrolito sin límite a +5... +40 °C | |
Electrolito: en el frasco original protegido de la luz solar a +5... +35 °C min. 1 año o hasta la fecha de vencimiento especificada |
||
Tapón de membrana: en el embalaje original sin límite a +5... +40 °C (No se pueden almacenar las tapas de membrana usadas) |
|
WP10 |
mantenimiento |
Control regular de la señal de medición, como mínimo una vez por semana Las siguientes especificaciones dependen en gran medida de la calidad del agua: Cambio de la tapa de la membrana: una vez al año Cambio del electrolito: cada 3 a 6 meses |
|
Opción 1: retención el anillo |
- En condiciones de funcionamiento con presiones > 0,5 bar en celda de flujo - dimensiones del anillo de retención 29 x 23,4 x 2,5 mm, cortado, PETP - Diferentes posiciones para las ranuras seleccionables (bajo petición) |
|
Las condiciones técnicas Datos obtenidos
1.WP10 (Análogo el rendimiento, Análogo de las señal procesamiento)
Se requiere una conexión eléctrica libre de potenciales, ya que el sensor electrónico no está equipado con un aislamiento galvánico.
|
Rango de medición | Resolución |
Producción Resistencia de salida |
En el caso de las inclinación | Suministro de tensión | Conexión |
Se aplicará el método de evaluación de la calidad. | 0.5 a 200 ppm | 0.1 ppm |
0... a 2000 mV
1 kΩ |
-10 mV/ppm |
Se aplicarán las siguientes medidas: 10 mA |
Flanca de enchufe M12 de 5 polos
Función de los cables PIN1: señal de medición PIN2: +U PIN3: -U PIN4: señal GND PIN5: n. c. |
Se aplicará el método de evaluación de la calidad. | 5...2000 ppm | 1 ppm | -1 mV/ppm | |||
Se aplicará el método de evaluación de la calidad. | 0.005...2 % (20000 ppm) |
0.001 % (10 ppm) |
-1000 mV/% -0,1 mV/ppm |
|||
WP10-20%-M12 |
0.05... el 20% Se aplican las siguientes medidas: |
00,01 por ciento 100 ppm) |
-100 mV/% (-0,01 mV/ppm) |
(Sujeto a cambios técnicos!)
|
Rango de medición | Resolución | Resistencia de salida | Pendiente nominal | Fuente de alimentación | Conexión |
Se aplicará el método de evaluación de la calidad. | 0.5... 200.0 ppm | 0.1 ppm |
|
-10 mV/ppm | 9-30 VDC Aproximadamente 20 a 56 mA |
Flanca de enchufe M12 de 5 polos
Función de los cables PIN1: señal de medición PIN2: +U PIN3: GND de potencia PIN4: señal GND PIN5: n. c. |
WP10N-An-M12 | .50... 2000 ppm | 1 ppm | -1 mV/ppm | |||
Se aplicarán las siguientes medidas: | 0.005... 2 por ciento Se trata de una muestra de las características de los productos. |
0.001 % (10 ppm) |
-1000 mV/% -0,1 mV/ppm |
|||
WP10-20%-An-M12: el uso de la tecnología de la información |
00,05... 20 por ciento Se aplican las siguientes medidas: |
00,01 por ciento 100 ppm) |
-100 mV/% (-0,01 mV/ppm) |
|||
Se aplicará el procedimiento de evaluación de la conformidad. | 0.5... 200.0 ppm | 0.1 ppm |
|
+10 mV/ppm | ||
Se aplicará el procedimiento de evaluación de la conformidad. | 5... 2000 ppm | 1 ppm | + 1 mV/ppm | |||
Se aplicará el método de evaluación de la calidad. | 0.005... 2 por ciento Se trata de una muestra de las características de los productos. |
0.001 % (10 ppm) |
+1000 mV/% (+0,1 mV/ppm) |
|||
WP10-20% - Ap-M12 | 00,05... 20 por ciento Se aplican las siguientes medidas: |
00,01 por ciento 100 ppm) |
+100 mV/% (+0,01 mV/ppm) |
|||
(Sujeto a cambios técnicos!)
La fuente de alimentación está aislada galvánicamente dentro del sensor.
La señal de salida también está aislada galvánicamente, lo que significa que no tiene potencial.
|
Rango de medición | Resolución |
Producción Resistencia de salida |
El poder suministro | Conexión |
Se aplicarán las siguientes medidas: | 0.5... 200.0 ppm | 0.1 ppm |
Modbus RTU
|
9-30 VDC aproximadamente 20-56 mA |
Flanca de enchufe M12 de 5 polos
Función de los cables PIN1: reservado PIN2: +U PIN3: GND de potencia PIN4: RS485B PIN5: RS485A |
Se aplicarán los siguientes requisitos: | 5... 2000 ppm | 1 ppm | |||
Se aplicarán las siguientes medidas: |
0.005... 2 por ciento Se trata de una muestra de las características de los productos. |
0.001 % (10 ppm) |
|||
WP10-20%-M0c |
00,05... 20 por ciento Se aplican las siguientes medidas: |
00,01 por ciento 100 ppm) |
(Sujeto a cambios técnicos!)
Se requiere una conexión eléctrica libre de potenciales, ya que el sensor electrónico no está equipado con un aislamiento galvánico.
|
Rango de medición | Resolución | Resistencia de salida | En el caso de las inclinación | Suministro de tensión | Conexión |
WP10MA-200 | 0.5... 200.0 ppm | 0.1 ppm |
4...20 mA no calibrado |
0.08 mA/ppm |
12...30 VDC RL 50Ω...RL 900Ω |
Terminal de dos polos 2 x 1 mm2)
Recomendado: cable redondo Æ 4 mm 2 x 0,34 mm2 |
WP10MA-2000 | 5... 2000 ppm | 1 ppm | 0Se aplican las siguientes medidas: | |||
WP10MA-2% |
0.005... 2 por ciento Se trata de una muestra de las características de los productos. |
0.001 % (10 ppm) |
8 mA/% (0.0008 mA/ppm) |
|||
WP10MA-5% |
00,05... 5 por ciento (50000 ppm) |
00,01 por ciento 100 ppm) |
3.2 mA/% (0.00032 mA/ppm) |
|||
WP10MA-10% | 00,05... 10 por ciento (100000 ppm) |
00,01 por ciento 100 ppm) |
1.6 mA/% (0.00016 mA/ppm) |
|||
WP10MA-20% | 00,05... 20 por ciento Se aplican las siguientes medidas: |
00,01 por ciento 100 ppm) |
00,8 mA/% Se aplican las siguientes medidas: |
|||
(Sujeto a cambios técnicos!)
4.2Eléctrico conexión: 5 Polla M12 y M12 de conexión el flanco
|
Rango de medición | Resolución | Resistencia de salida | En el caso de las inclinación | Suministro de tensión | Conexión |
Se aplicará el método de evaluación de la calidad. | 0.5... 200.0 ppm | 0.1 ppm |
4...20 mA no calibrado |
0.08 mA/ppm |
12...30 VDC RL 50Ω...RL 900Ω |
Flanca de enchufe M12 de 5 polos
Función de los cables: PIN1: n.c. PIN2: +U PIN3: -U PIN4: n c. PIN5: n. c. |
Se aplicará el procedimiento de evaluación de la conformidad. | 5... 2000 ppm | 1 ppm | 0Se aplican las siguientes medidas: | |||
WP10MA-2%-M12: el contenido de la sustancia activa en el producto |
0.005... 2 por ciento Se trata de una muestra de las características de los productos. |
0.001 % (10 ppm) |
8 mA/% (0.0008 mA/ppm) |
|||
WP10MA-5%-M12 |
00,05... 5 por ciento (50000 ppm) |
00,01 por ciento 100 ppm) |
3.2 mA/% (0.00032 mA/ppm) |
|||
WP10MA-10%-M12: el contenido de la sustancia activa en el producto | 00,05... 10 por ciento (100000 ppm) |
00,01 por ciento 100 ppm) |
1.6 mA/% (0.00016 mA/ppm) |
|||
WP10MA-20%-M12: el uso de la tecnología de la información | 00,05... 20 por ciento Se aplican las siguientes medidas: |
00,01 por ciento 100 ppm) |
00,8 mA/% Se aplican las siguientes medidas: |
(Sujeto a cambios técnicos!)
Las piezas de repuesto
El tipo | Cubierta Capón | El electrolito | Es el caso de Emery. | ¿ Qué es eso?el anillo |
Todo el WP10H |
M10.1H con el soporte G Art. no 11045.1 |
EWP7/W, 100 ml Artículo no 11201 |
S2 Artículo n° 11906 |
20 x 1,5 de silicona Artículo n° 11803 |
Todo el WP10N | ||||
Todo el WP10L |
M10.1D con el soporte G Art. no 11041.1 |
|||
Todo el WP10-20% | ||||
Todo el WP10MA-200 |
M10.1H con el soporte G Art. no 11045.1 |
|||
Todo el WP10MA-2000 | ||||
Todo el WP10MA-2% |
M10.1D con el soporte G Art. no 11041.1 |
|||
Todo el WP10MA-5% | ||||
Todo el WP10MA-10% | ||||
Todo el WP10MA-20% |
(Sujeto a cambios técnicos!)
