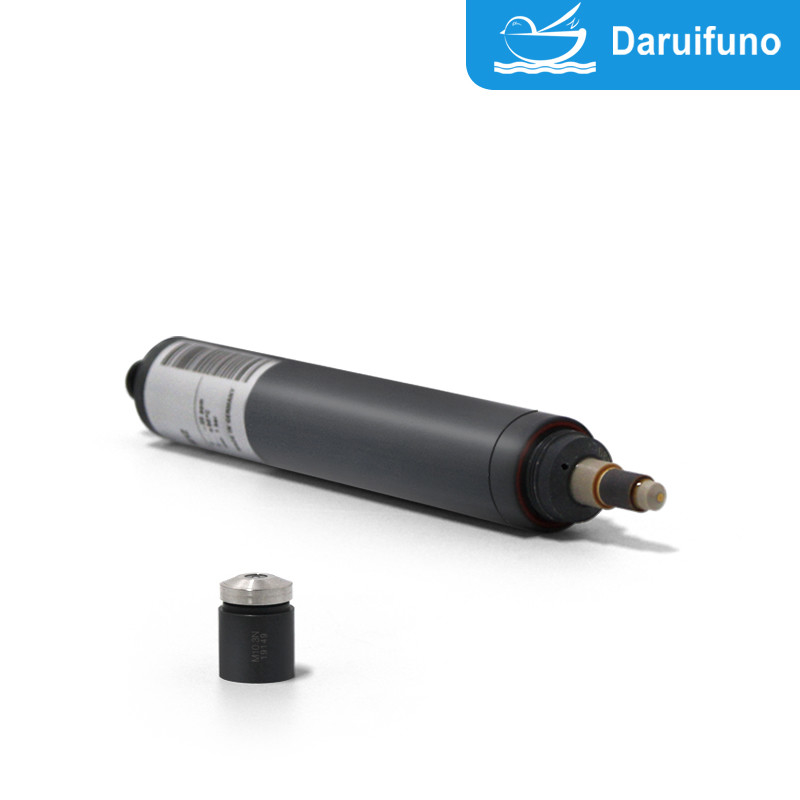

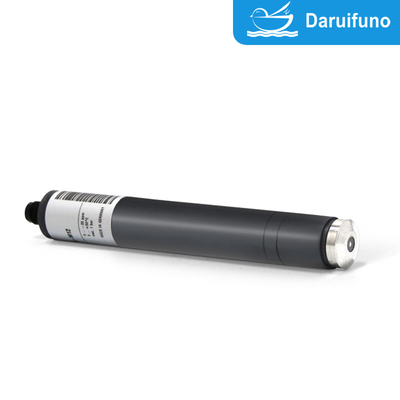

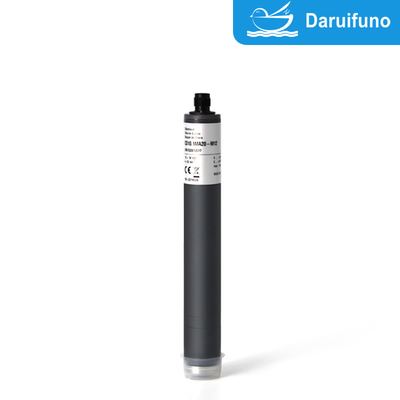

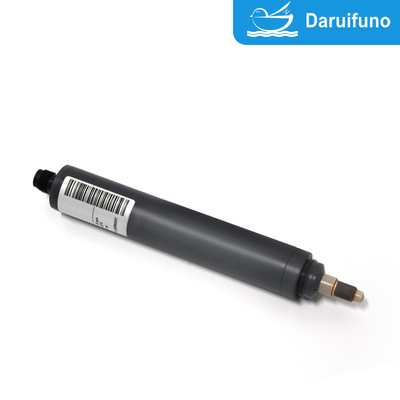

Sensor de dióxido de cloro de sistema de dos electrodos para todo tratamiento de agua

Sistema de dos electrodosSensor de dióxido de cloroCD10.1 Se utiliza especialmente para medir la concentración de dióxido de cloro en el agua. Se utiliza paraUtilizado en todo tratamiento de agua, sistema de membrana mecánicamente fuerte, resistente a surfactantes, alta resistencia a químicos, rango opcional 0~0.5/2/5/10/20/200ppm.

El sensor amperométrico de dióxido de cloro de dos electrodos CD10.1 se utiliza para detectar dióxido de cloro en el agua y se utiliza ampliamente en el tratamiento del agua, el control de aguas residuales industriales y otros campos. A continuación se detallan las ventajas y todas las características funcionales de este sensor:
Alta selectividad:Tiene una alta especificidad para el dióxido de cloro y puede evitar eficazmente la interferencia de otras sustancias oxidantes.
Alta sensibilidad:El sensor puede detectar bajas concentraciones de dióxido de cloro en el agua, es adecuado para una variedad de condiciones de calidad del agua y garantiza resultados de medición precisos.
Respuesta rápida:El sensor puede detectar cambios en la concentración de dióxido de cloro en muy poco tiempo, lo que es adecuado para ocasiones en las que se requiere una retroalimentación rápida.
Estabilidad a largo plazo:El recubrimiento protege el electrodo de la influencia de los contaminantes en el agua, prolonga la vida útil del sensor y le permite funcionar de manera estable durante mucho tiempo.
Bajos requisitos de mantenimiento:La tecnología de recubrimiento reduce la contaminación de los electrodos, reduce la necesidad de limpieza y calibración frecuentes y reduce los costos de mantenimiento y la carga de trabajo.
Económico:Debido a su larga vida útil y sencillo mantenimiento, tiene un bajo costo de uso y es adecuado para una implementación a largo plazo en sistemas de monitoreo automático.

Características funcionales:
Sistema de dos electrodos:El sensor utiliza un electrodo de trabajo y un electrodo de referencia para impulsar la reacción electroquímica a través de una diferencia de potencial para medir la corriente redox del dióxido de cloro en el agua.
Tecnología de recubrimiento:La superficie del electrodo del sensor está cubierta con una membrana transpirable, que solo permite que el dióxido de cloro pase y reaccione con el electrodo, al tiempo que aísla otros contaminantes en el agua, lo que reduce la contaminación del electrodo y extiende la vida útil del sensor.
Monitoreo en línea en tiempo real:El sensor es adecuado para el monitoreo continuo en línea del dióxido de cloro en el agua y puede proporcionar información en tiempo real sobre la calidad del agua durante todo el día para garantizar la precisión y confiabilidad del control del proceso.
Función de compensación de temperatura:Algunos sensores están equipados con función de compensación de temperatura, que puede mantener la precisión de la medición en diferentes entornos de temperatura y evitar errores causados ​​por fluctuaciones de temperatura.
Bajo consumo de energía:Los sensores Ampere tienen un bajo consumo de energía y son adecuados para uso a largo plazo, especialmente en sistemas de monitoreo automatizado con suministro de energía limitado.
Diseño anticontaminación:Además de la protección del revestimiento, algunos sensores también adoptan un diseño especial que puede funcionar en condiciones complejas de calidad del agua, tienen propiedades antiincrustantes más fuertes y reducen el impacto de objetos flotantes o sedimentos.
Amplia gama de escenarios de aplicación:El sensor se puede utilizar en todas las industrias de tratamiento de agua para monitorear el efecto de desinfección y la cantidad residual de dióxido de cloro en el agua.

En general, el sensor de dióxido de cloro de dos electrodos con revestimiento de amperios combina las características de alta sensibilidad, respuesta rápida, estabilidad a largo plazo y bajos requisitos de mantenimiento, y es adecuado para la detección precisa y el monitoreo a largo plazo en diversas calidades de agua.

Volumen de suministro:Sensor CD10.1, tapa de membrana, electrolito

	CD10.1
Almacenamiento	Sensor: seco y sin electrolito sin límite a +5 … +40 °C
	Electrolito: en botella original protegido de la luz solar a +5 … +35 °C mín. 1 año o hasta la fecha de vencimiento especificada
	Tapa de membrana: en embalaje original, sin límite a +5 … +40 °C (Las tapas de membrana usadas no se pueden almacenar)
Mantenimiento	Control regular de la señal de medición, mínimo una vez por semana Las siguientes especificaciones dependen de la calidad del agua: Cambio del tapón de la membrana: una vez al año (dependiendo de la calidad del agua) Cambio del electrolito: cada 3 - 6 meses

Opción 1: Anillo de retención

- Cuando se opera con presiones >0,5 bar en la celda de flujo - Dimensiones anillo de retención 29 x 23,4 x 2,5 mm, ranurado, PETP - Diferentes posiciones de ranura seleccionables (bajo pedido)

Datos técnicos

1. CD10.1 (Salida analógica, procesamiento de señal interna analógica)

Es necesaria una conexión eléctrica libre de potencial ya que la electrónica del sensor no está equipada con aislamiento galvánico.

	Medición rango en ppm	Resolución en ppm	Producción Producción resistencia	Nominal pendiente en mV/ppm	Voltaje suministrar	Conexión
CD10.1H-M12	0,005…2,00 0	0,001	0…-2000 mV 1 kΩ	- 1000	±5 - ±15 VCC 10 mA	Brida enchufable M12 de 5 polos Función de los cables: PIN1: señal de medición PIN2: +U PIN3:-U PIN4: señal GND PIN5: nc
CD10.1N-M12	0,05…20,00	0,01		- 100
CD10.1L-M12	0,5…200,0	0,1		- 10
CD10.1HUp-M12	0,005…2,00 0	0,001	0…+2000mV 1 kΩ	+1000	10-30 VCC 10 mA	Brida enchufable M12 de 5 polos Función de los cables: PIN1: señal de medición PIN2: +U PIN3: alimentación GND PIN4: señal GND PIN5: nc
CD10.1Up-M12	0,05…20,00	0,01		+100
CD10.1LUp-M12	0,5…200,0	0,1		+10

(¡Sujeto a cambios técnicos!)



2. CD10.1 (salida analógica, procesamiento de señal digital)

Salida analógica/digital

- La fuente de alimentación está aislada galvánicamente en el interior del sensor.

- La señal de salida también está aislada galvánicamente, es decir, libre de potencial.

	Medición rango en ppm	Resolución en ppm	Producción Producción resistencia	Nominal Pendiente en mV/ppm	Fuente de alimentación	Conexión
CD10.1H-An-M12	0,005…2,000	0,001	cosa análoga 0…-2 V (máx. -2,5 V) 1 kΩ	- 1000	9-30 VCC aprox. 20-56 mA	Conector M12 de 5 polos brida Función de los cables: PIN1: señal de medición PIN2: +U PIN3: alimentación GND PIN4: señal GND PIN5: nc
CD10.1N-An-M12	0,05…20,00	0,01		- 100
CD10.1L-An-M12	0,5…200,0	0,1		- 10
CD10.1H-Ap-M12	0,005…2,000	0,001	cosa análoga 0…+2 V (máx. +2,5 V) 1 kΩ	+1000
CD10.1N-Ap-M12	0,05…20,00	0,01		+100
CD10.1L-Ap-M12	0,5…200,0	0,1		+10

(¡Sujeto a cambios técnicos!)



3. CD10.1 (salida digital, procesamiento de señal digital)

- La fuente de alimentación está aislada galvánicamente en el interior del sensor.

- La señal de salida también está aislada galvánicamente, es decir, libre de potencial.

	Medición rango en ppm	Resolución en ppm	Producción Resistencia de salida	Fuente de alimentación	Conexión
CD10.1H-M0c	0,005…2,000	0,001	Modbus RTU No hay resistencias terminales en el sensor.	9-30 VCC aprox. 20-56 mA	Brida enchufable M12 de 5 polos Función de los cables: PIN1: reservado PIN2: +U PIN3: alimentación GND PIN4: RS485B PIN5: RS485A
CD10.1N-M0c	0,05…20,00	0,01
CD10.L-M0c	0,5…200,0	0,1

(¡Sujeto a cambios técnicos!)



4. CD10.1 4-20 mA (salida analógica, procesamiento de señal interna analógica)

Es necesaria una conexión eléctrica libre de potencial ya que la electrónica del sensor no está equipada con aislamiento galvánico.

4.1 Conexión eléctrica: terminal de abrazadera de 2 polos

	Medición rango en ppm	Resolución norte en ppm	Producción Producción resistencia	Nominal pendiente en mA/ppm	Voltaje suministrar	Conexión
CD10.1MA0.5	0,005…0,500	0,001	4…20 mA sin calibrar	32.0	12…30 VCC RL 50Ω…RL 900Ω	Terminal de 2 polos (2 x 1 mm²)   Recomendado: Cable redondo 4 milímetros 2 x 0,34 mm²
CD10.1MA2	0,005…2,000	0,001		8.0
CD10.1MA5	0,05…5,00	0,01		3.2
CD10.1MA10	0,05…10,00	0,01		1.6
CD10.1MA20	0,05…20,00	0,01		0,8
CD10.1MA-200	0,5…200,0	0,1		0,08

(¡Sujeto a cambios técnicos!)

4.2 Conexión eléctrica: brida enchufable M12 de 5 polos

	Medición rango en ppm	Resolución en ppm	Producción Producción resistencia	Nominal pendiente en mA/ppm	Voltaje suministrar	Conexión
CD10.1MA0.5-M12	0,005…0,500	0,001	4…20 mA sin calibrar	32.0	12…30 VCC RL 50Ω…RL 900Ω	Brida enchufable M12 de 5 polos Función de cables: PIN1: nc PIN2: +U PIN3:-U PIN4: n c. PIN5: nc
CD10.1MA2-M12	0,005…2,000	0,001		8.0
CD10.1MA5-M12	0,05…5,00	0,01		3.2
CD10.1MA10-M12	0,05…10,00	0,01		1.6
CD10.1MA20-M12	0,05…20,00	0,01		0,8
CD10.1MA-200-M12	0,5…200,0	0,1		0,08

(¡Sujeto a cambios técnicos!)



Repuesto Regiones

Tipo	Tapa de membrana	Electrólito	Esmeril	Junta tórica
Todos los CD10.1	M10.3N N.º de artículo 11057	ECD4 ● ECD7/W, 100 ml N.º de artículo 11030	S2 N.º de artículo 11906	20 x 1,5 de silicona N.º de artículo 11803

(¡Sujeto a cambios técnicos!)
