Dual canales PH analógico y controlador ORP con RS485 y dos relés Tratamiento de agua

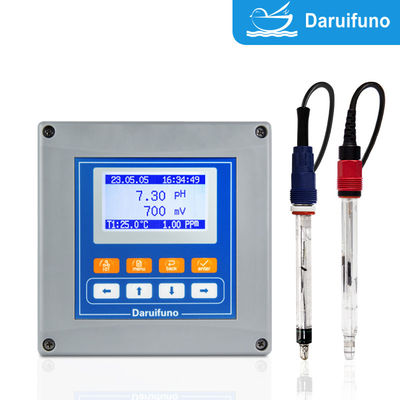

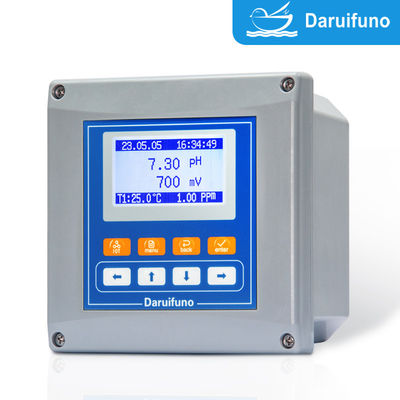

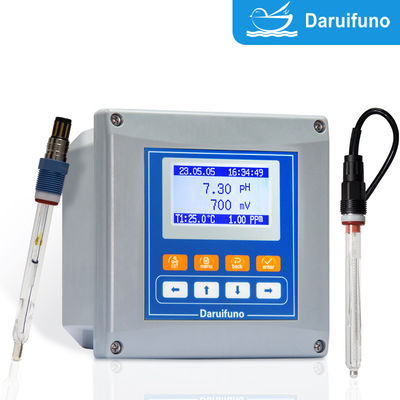

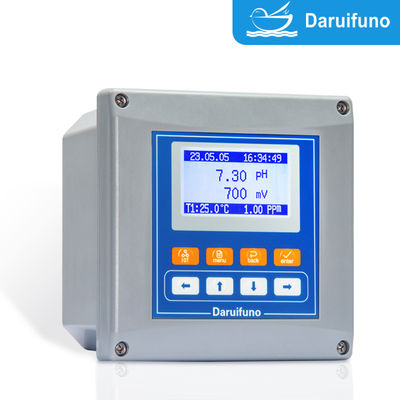

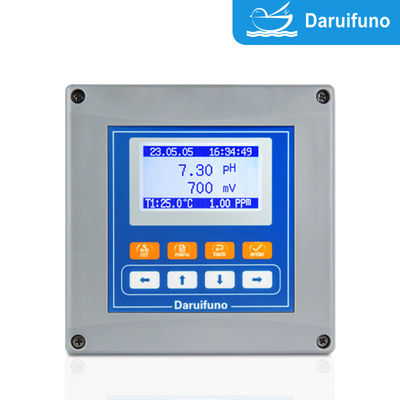

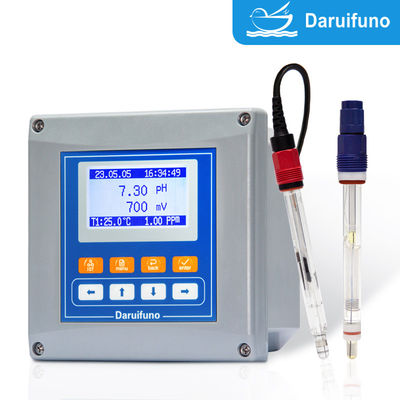

Controlador de doble canal APX2-PD de la marca Daruifuno conectado a dos canales de señal analógica al mismo tiempo:se puede seleccionar uno para el electrodo de pH y otro para el electrodo ORP (potencial de reducción de oxidación), ambos pueden conectarse a un electrodo analógico de pH, y ambos pueden conectarse a un electrodo analógico ORP.
La señal analógica (generalmente mV o 4 ~ 20mA) se amplifica, se filtra, se convierte linealmente y se muestra, se emite o se activa una acción de relé después del procesamiento interno.calibración y control del pH y del ORP, respectivamente.
- Los canales duales funcionan de forma independiente: un dispositivo puede controlar el pH y el ORP al mismo tiempo, ahorrando el costo del equipo y el espacio de instalación.
- Medición de alta precisión: señal estable, compensación de temperatura
- Dos salidas analógicas: 4 ~ 20mA correspondientes al pH y ORP pueden ser emitidas respectivamente, que se utilizan para conectar sistemas PLC y DCS.
- Una salida Modbus RS485, RS485 es una interfaz de comunicación de señales diferenciales con una fuerte capacidad antiinterferencia, larga distancia de comunicación (hasta 1,2 kilómetros),apoyo a la comunicación multipunto, etc., y se utiliza a menudo para conectarse a computadoras host, PLC, DCS y otros sistemas. Puede transmitir datos de forma remota y transmitir los datos de medición como pH, ORP, temperatura, etc.al sistema informático host en tiempo real a través de RS485. Puede realizar monitoreo centralizado, adquisición de datos y análisis. Puede comunicarse con el sistema PLC / DCS. Puede comunicarse con el PLC,DCS y otros sistemas de control mediante el protocolo Modbus RTU (más común) para el control de automatización de procesos.
Parámetros del producto
| Modelo |
Aplicación de las normas de seguridad |
Aplicación de las normas de seguridad |
| Objetos de medición |
2 canales de medición, pH u ORP pueden seleccionarse arbitrariamente |
| Principio |
PH |
Electrodo de pH de vidrio (índice de concentración de iones de hidrógeno) |
| ORP |
Electrodos de platino o oro (potencial redox) |
| Rango de muestra |
Se aplicará una temperatura de -10 ± 150 °C. |
| Resolución |
PH: 0.01pH ORP: 1mV TEMP: 0.1°C |
| Precisión |
00,1% del rango de medición o ±0,02pH / ±2mV, tomando el mayor |
| Estabilidad |
00,05% del rango de medición cada 24 horas sin acumulación |
| Repetibilidad |
Mejor del 0,1% del rango de medición |
| Compensación temporal |
Automático o manual (NTC10K/PT1000) |
| Salida del relé |
Dos relés SPST, carga máxima 3A/250VAC, alarma alta/baja, control de temperatura o control de limpieza |
| Comunicación digital |
Una interfaz RS485 de dos cables, Modbus RTU y JSON |
| Producción actual |
Dos corrientes de 0/4 ~ 20mA Max. carga 1000Ω |
| Muestra de tiempo |
Año/mes/fecha hora/minuto/segundo |
| Datos históricos |
Registro de 10000 datos históricos y de los últimos 100 datos de mantenimiento de calibración |
| Objeto de la valoración* |
Matriz incorporada (equivalente al cloro residual) 0 a 2,5 mg/l |
| Apoyo definido por el usuario (matriz 20x20) |
| Correspondencia lineal (estabilidad de la muestra de agua) |
| Muestra |
128*64 LCD gráfico de 3,2 pulgadas con matriz de puntos |
| Método de calibración |
PH: 3 puntos ORP: 2 puntos, los puntos de calibración se pueden ajustar libremente |
| El material |
Grado de protección ABS mejorado: IP66 |
| Fuente de alimentación |
AC: 100~240V 50/60Hz |
CC: 18 ~ 36V |
| Dimensión |
El tamaño del agujero debe ser igual o superior a: |
| Temperatura de trabajo |
0°C, RH < 95%, no condensante |
| Temperatura de almacenamiento |
-20°C a 70°C, RH < 55%, no condensante |
| Instalación |
Instalación en la pared, abrazadera de tubería, panel |
Ventajas y características
- Entrada de doble canal: admite la conexión simultánea de dos electrodos (pH+pH, ORP+ORP o pH+ORP), monitorea el pH y el ORP al mismo tiempo, mejora la eficiencia y ahorra espacio de instalación
- Salida de relé de doble canal: puede establecer alarma alta/baja, control de dosificación y otras funciones
- Salida de señal analógica (4-20mA): proporciona salida de 4-20mA, que es conveniente para acoplarse con sistemas PLC y DCS
- Display LCD de alta definición Display en tiempo real del pH/ORP, el estado del electrodo, la temperatura, el estado del relé, etc.
- Función de registro de historial: almacena datos de medición y registros de alarma para facilitar su trazabilidad
- Reloj electrónico: proporciona sello de tiempo, coopera con el registro de datos Registro de historial incorporado y reloj electrónico, puede consultar la hora de los eventos clave
- Control de limpieza automático: proporciona salida de relé de limpieza, admite la función de limpieza de tiempo o gatillo condicional para extender la vida útil del electrodo
- Métodos de calibración múltiple: admite calibración de 1 punto, 2 puntos o múltiples puntos para mejorar la precisión
- Dos canales están aislados el uno del otro.
- Cada canal puede conectarse a un sistema de temperatura independiente.
- Cuando se prueban al mismo tiempo el pH, el ORP y la temperatura, el algoritmo dentro del medidor puede evaluar simultáneamente la capacidad de desinfección y mostrar los valores de pH, ORP, temperatura y cloro.
- Cumplir con el control del pH/ORP, el control de dosificación y la transmisión remota de señales de datos al mismo tiempo.
- Operación basada en menús Soporte multilingüe, interfaz fácil de usar, operación sencilla
Controlador ORP de Daruifuno PH APX2-PD registro de historial y función de reloj electrónico1Función de registro de historial
1. Almacenar datos de medición, eventos de alarma, etc.
El intervalo de grabación se puede ajustar (por ejemplo, cada 10 minutos)
2Función del reloj electrónico
Módulo de reloj en tiempo real para garantizar el tiempo preciso de registro de eventos
Se utiliza para el control del tiempo (por ejemplo, tiempo de limpieza, calibración)
Principio de dosificación del regulador ORP de PH de Daruifuno APX2-PD para el control bidireccional del relé
Establezca el límite superior/inferior del pH. Cuando se supere el valor establecido, el relé se activará.
Ejemplo: pH > 9, arranque de la bomba de dosificación de ácido.
pH < 6, poner en marcha la bomba de dosificación alcalina;
Puede ajustar el intervalo de histeresis para evitar cambios frecuentes.
Principio de control de limpieza automática APX2-PD para el controlador ORP de PH de Daruifuno
El relé de limpieza puede ser configurado para comenzar a una hora fija (como cada 24 horas); el tiempo de lavado
inicia la válvula de solenoide o la bomba de agua para limpiar el electrodo
evitar los errores de medición causados por la adhesión en la superficie del electrodo.
El regulador ORP de pH de Daruifuno APX2-PD y el método de calibración ORP
1Calibración del pH:
Utilice el tampón estándar: pH 4.01, 7.00, 10.01El control PH ORP producido por nuestra empresa Daruifuno, el punto de calibración se puede ajustar libremente.
Calibración en punto único: utilizar líquido con pH 7,00 para calibrar el punto cero.
Calibración en dos puntos: pH 7,00 y 4,00 o 10.00, calibrar el punto cero y la pendiente.
El controlador guía la operación, determina automáticamente la estabilidad y las reservas.
2. Calibración del ORP:
Se utilizará un amortiguador estándar, como +220 mV o +470 mV.
El proceso de calibración es simple, por lo general un solo punto es suficiente.
Método de instalación del controlador ORP APX2-PD de Daruifuno PHMétodo de instalación:
- Montaje en panel: incrustado en el panel del equipo o del gabinete de control, el tamaño de la abertura es de aproximadamente 92 × 92 mm.
- Montado en la pared: adecuado para su instalación en la pared del emplazamiento, equipado con una carcasa impermeable (IP65 o superior).
- Instalación de la tubería: fijada en la tubería con un soporte especial.
- ¿ Qué?Aplicación:
◇ Agua superficial
◇ Fuente de agua
◇ Aguas de acuicultura
◇ Agua del paisaje
◇ Importar las instalaciones de agua
◇ Monitoreo del tratamiento del agua
◇ Agua potable,
◇ Aguas subterráneas, piscina
◇Gestión del control de los procesos industriales y de la dosificación
◇Química, petróleo, papel, alimentos y medicamentos, galvanizado, fabricación de PCB, etc.
◇ Tratamiento de aguas municipales o industriales
◇ Monitoreo de la circulación de agua de refrigeración
◇ Control del líquido por electroplatación y químicos
◇ Línea de producción de alimentos y bebidas
◇ Control del tanque de reacción de neutralización ácido-base
