Control de PH y ORP analógico con RS485 para el tratamiento de aguas residuales industriales

Control de PH y ORP analógico con RS485 para el tratamiento de aguas residuales industriales

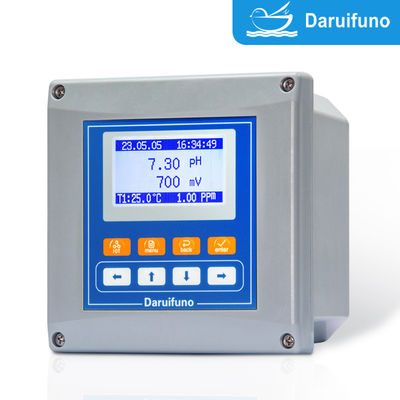

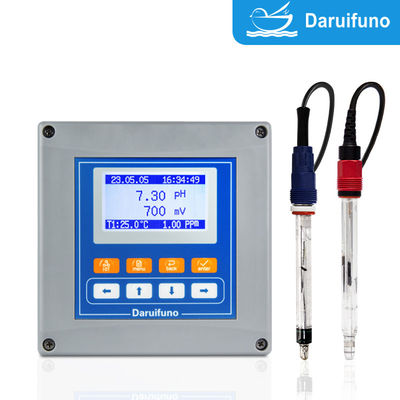

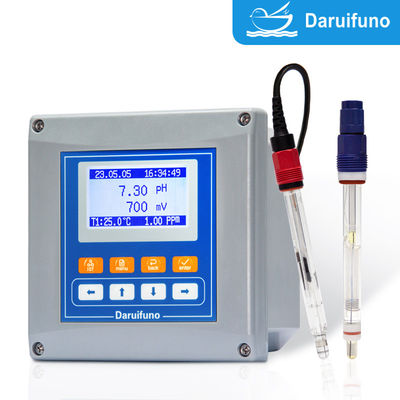

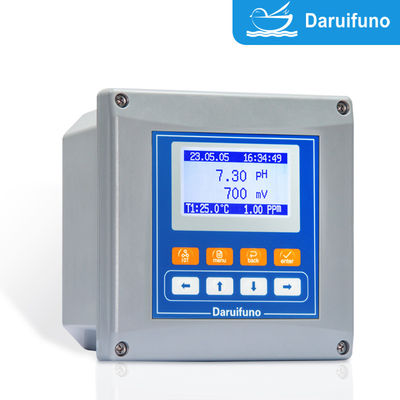

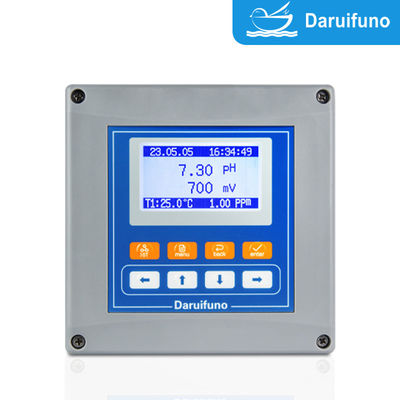

El controlador de doble canal APX2-PD de la marca Daruifuno suele admitir la conexión simultánea de un electrodo analógico de pH y un electrodo analógico ORP (potencial de reducción de oxidación),o dos sensores analógicos de pH y dos sensores analógicos ORPEl valor de pH y el potencial de reducción de oxidación (valor mV) de la solución se recogen respectivamente.lo amplifica y lo filtra, y luego el microprocesador del controlador realiza el procesamiento numérico y el juicio, produciendo así una señal de control de relé o una señal de corriente analógica (como 4-20mA).
canal de pH: mide el pH (0-14) y controla la dosificación ácido/base.
Canal ORP: mide el potencial de oxidación-reducción (± 2000 mV) para la desinfección (como la cloración) o la desclorinamiento.
El electrodo está conectado al terminal del controlador; la salida del relé del controlador está conectada a la bomba de dosificación, al dispositivo de alarma o limpieza; la lógica de control, el ciclo de calibración, limpieza, etc.puede ser configurado a través del menúSe admite la calibración y visualización regular de datos.

Parámetros del producto

Ventajas y características

• Entrada de doble canal: admite la conexión simultánea de dos electrodos (pH+pH, ORP+ORP o pH+ORP), monitorea el pH y el ORP al mismo tiempo, mejora la eficiencia y ahorra espacio de instalación
• Salida de relé de doble canal: puede establecer alarma alta/baja, control de dosificación y otras funciones
• Salida de señal analógica (4-20mA): proporciona salida de 4-20mA, que es conveniente para acoplarse con sistemas PLC y DCS
• Display LCD de alta definición Display en tiempo real del pH/ORP, el estado del electrodo, la temperatura, el estado del relé, etc.
• Función de registro de historial: almacena datos de medición y registros de alarma para facilitar su trazabilidad
• Reloj electrónico: proporciona sello de tiempo, coopera con el registro de datos Registro de historial incorporado y reloj electrónico, puede consultar la hora de los eventos clave
• Control de limpieza automático: proporciona salida de relé de limpieza, admite la función de limpieza de tiempo o gatillo condicional para extender la vida útil del electrodo
• Métodos de calibración múltiple: admite calibración de 1 punto, 2 puntos o múltiples puntos para mejorar la precisión
• Dos canales están aislados el uno del otro.
• Cada canal puede conectarse a un sistema de temperatura independiente.
• Cuando se prueban al mismo tiempo el pH, el ORP y la temperatura, el algoritmo dentro del medidor puede evaluar simultáneamente la capacidad de desinfección y mostrar los valores de pH, ORP, temperatura y cloro.
• Cumplir con el control del pH/ORP, el control de dosificación y la transmisión remota de señales de datos al mismo tiempo.
• Operación basada en menús Soporte multilingüe, interfaz fácil de usar, operación sencilla

Controlador ORP de Daruifuno PH APX2-PD registro de historial y función de reloj electrónico1Función de registro de historial
1. Almacenar datos de medición, eventos de alarma, etc.
El intervalo de grabación se puede ajustar (por ejemplo, cada 10 minutos)
2Función del reloj electrónico
Módulo de reloj en tiempo real para garantizar el tiempo preciso de registro de eventos

Principio de dosificación del regulador ORP de PH de Daruifuno APX2-PD para el control bidireccional del relé
Establezca el límite superior/inferior del pH. Cuando se supere el valor establecido, el relé se activará.
Ejemplo: pH > 9, arranque de la bomba de dosificación de ácido.
pH < 6, poner en marcha la bomba de dosificación alcalina;
Puede ajustar el intervalo de histeresis para evitar cambios frecuentes.

Principio de control de limpieza automática APX2-PD para el controlador ORP de PH de Daruifuno

El relé de limpieza puede ser configurado para comenzar a una hora fija (como cada 24 horas); el tiempo de lavado
inicia la válvula de solenoide o la bomba de agua para limpiar el electrodo
evitar los errores de medición causados por la adhesión en la superficie del electrodo.

El regulador ORP de pH de Daruifuno APX2-PD y el método de calibración ORP
1Calibración del pH:
Utilice el tampón estándar: pH 4.01, 7.00, 10.01El control PH ORP producido por nuestra empresa Daruifuno, el punto de calibración se puede ajustar libremente.
Calibración en punto único: utilizar líquido con pH 7,00 para calibrar el punto cero.
Calibración en dos puntos: pH 7,00 y 4,00 o 10.00, calibrar el punto cero y la pendiente.
El controlador guía la operación, determina automáticamente la estabilidad y las reservas.
2. Calibración del ORP:
Se utilizará un amortiguador estándar, como +220 mV o +470 mV.
El proceso de calibración es simple, por lo general un solo punto es suficiente.

Método de instalación del controlador ORP APX2-PD de Daruifuno PHMétodo de instalación:
Instalación de paneles (instalación de apertura, panel de protección IP66)
Instalación en pared (caparazón de protección adaptativo)
Instalación de tuberías
Entorno de instalación:
Evitar la luz solar directa, la alta temperatura y la alta humedad.
Los cables se enrutarán por separado para evitar compartir el mismo canal de cableado con las líneas eléctricas;

- ¿ Qué?Aplicación:
◇ Agua superficial
◇ Fuente de agua
◇ Aguas de acuicultura
◇ Agua del paisaje
◇ Importar las instalaciones de agua

◇ Monitoreo del tratamiento del agua

◇ Agua potable,

◇ Aguas subterráneas, piscina

◇Gestión del control de los procesos industriales y de la dosificación

◇Química, petróleo, papel, alimentos y medicamentos, galvanizado, fabricación de PCB, etc.
◇ Tratamiento de aguas municipales o industriales

◇ Monitoreo de la circulación de agua de refrigeración

◇ Control del líquido por electroplatación y químicos

◇ Línea de producción de alimentos y bebidas
◇ Control del tanque de reacción de neutralización ácido-base
