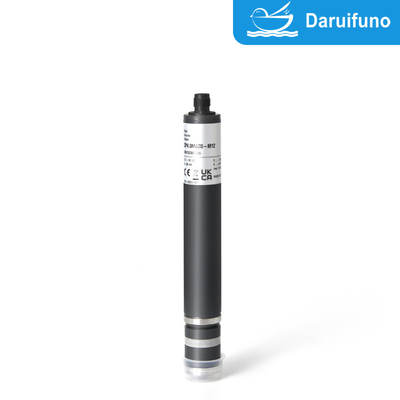

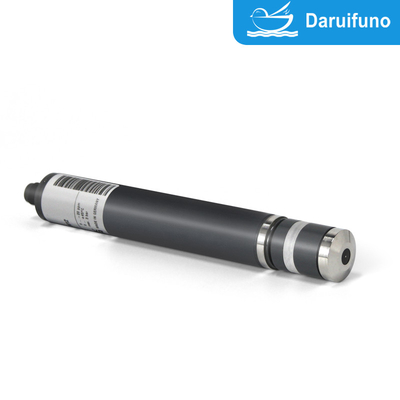

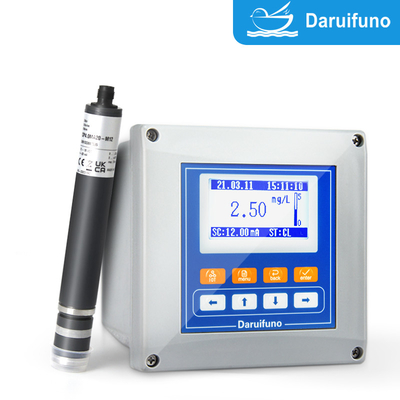

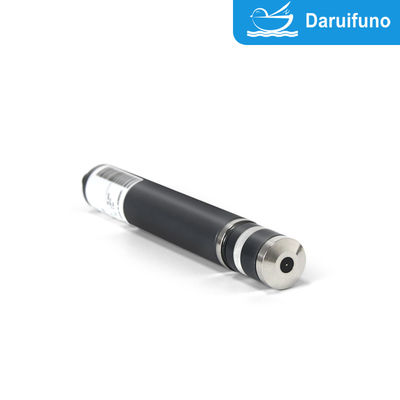

Resistente a la contaminación Sensor de cloro total de tres electrodos para agua potable directa (conductividad > 10μS/Cm).
El cloro total se refiere a la suma de cloro libre y cloro combinado en el agua.generalmente en forma de cloro libreEl cloro combinado se refiere a los compuestos formados por la combinación de cloro con sustancias orgánicas o inorgánicas, como los compuestos de la cloramina.
Control de la calidad del agua para la desinfección: El cloruro es uno de los desinfectantes más utilizados para el tratamiento del agua.Se utiliza para matar microorganismos en el agua y garantizar la salud y la seguridad del agua potable y del agua de la piscinaPor lo tanto, comprender el contenido total de cloro en el agua es clave para garantizar la eficacia de la desinfección.
Monitoreo de la seguridad de la calidad del agua: el contenido total de cloro es un indicador de la seguridad de la calidad del agua.un contenido demasiado alto puede producir olor y sabor, o incluso sustancias nocivas, aunque un contenido demasiado bajo puede no ser suficiente para matar los microorganismos patógenos en el agua.
Protección del medio ambiente: el control del contenido total de cloro ayuda a comprender la descarga de cloruro en las masas de agua y evita que la descarga excesiva de cloruro afecte el ecosistema acuático.
La medición regular de los niveles totales de cloro es fundamental para mantener la seguridad del agua, proteger la salud pública y proteger el medio ambiente.
DCP4.0MA Sensor de cloro totalSistema de tres electrodos,utilizado para agua potable, agua de piscina, agua de servicio, agua de proceso, agua de mar y agua salada, agua potable directa (conductividad no inferior a 10μs/cm), aguas residuales médicas, pH 4~12,Reducción considerable de la dependencia del valor del pHResistente a la contaminación, baja conductividad, casi sin necesidad de mantenimiento, rango opcional 0~2/5/10/20/50ppm
Áreas de aplicación:El agua de la piscina, el agua potable, el agua de mar, la salmuera (15% NaCl) Se toleran parcialmente los tensioactivos.

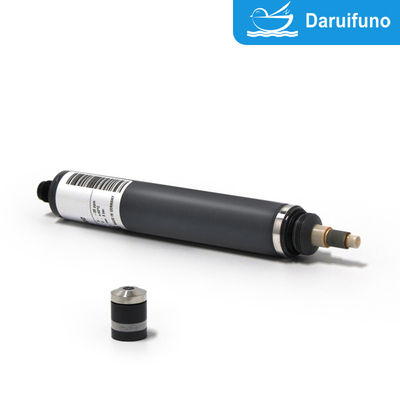

Ámbito de suministro:Sensor CP4, tapa de la membrana, electrolito
Especificaciones
|
Número del artículo
|
CP4. ¿Qué quieres decir?0
|
| Indicador |
Cloruro total (= cloro libre + cloro unido)
Reducción de la dependencia del pH
|
| Aplicación |
Agua de piscina, agua potable, agua de mar, salmuera (15% NaCl)
Los tensioactivos son parcialmente tolerados.
|
| Agentes de cloración |
compuestos inorgánicos del cloro:
NaOCl (= hipoclorito de sodio), Ca ((OCl) 2, gas de cloro, cloro generado electrolíticamente
|
| Sistema de medición |
Sistema de 3 electrodos potenciales estáticos amperométricos cubiertos por membrana con electrodomésticos en el interior |
|
El uso de la tecnología electrónica
|
Versión analógica:
- Electrónica no aislada galvánicamente
- procesamiento interno de datos analógico
- señal de salida: analógica
Versión digital: - electrónica completamente aislada galvánicamente
- tratamiento interno de datos digitales
- señal de salida: analógica (analógica/digital)
o bien
el número de unidades de producción y el número de unidades de producción;
Versión mA: - Análogo de salida de corriente
- Electrónica no aislada galvánicamente
- señal de salida: analógica
|
|
Información sobre el rango de medición
|
La pendiente real de un sensor puede variar en función de la producción entre el 65% y el 150% de la pendiente nominal
Nota: Con una pendiente > 100%, el rango de medición se reduce en consecuencia.
(Por ejemplo: inclinación del 150% → 67% del rango de medición especificado)
|
|
Precisión
después del calibrado a la repetibilidad
condiciones (25°C, pH 7,2 en agua potable) de la escala superior completa
|
- Rango de medición 2 mg/l: a 0,4 mg/l < 2%
en 1,6 mg/l < 2%
- Rango de medición 20 mg/l:
en 4 mg/l < 1%
en 16 mg/l < 3%
|
|
Descenso de pendiente
En condiciones de repetibilidad (25 °C, pH 7,2 en agua potable)
|
Aproximadamente -1% al mes |
|
Temperatura de trabajo
|
Medición de la temperatura del agua: 0... +45 °C
(no hay cristales de hielo en el agua de medición)
|
| Temperatura ambiente: 0... +55 °C |
| Compensación de la temperatura |
Automáticamente, mediante un sensor de temperatura integrado
Deben evitarse los cambios bruscos de temperatura
|
|
Max. permitido trabajar
presión
|
Funcionamiento sin anillo de retención:
- 0,5 bar
- sin impulsos de presión y/o vibraciones
|
|
Operación con anillo de retención en TARAflow FLC:
- 3 bar,
- sin impulsos de presión y/o vibraciones (véase la opción 2)
|
|
Tasa de flujo
(Velocidad de flujo entrante)
|
aproximadamente 15 a 30 l/h (33 ¢ 66 cm/s) en FLC, se da una pequeña dependencia del caudal
|
| Rango de pH |
pH 4 pH 12, dependencia reducida del valor del pH
(véase el diagrama en la última página de la ficha de datos ∆Clente de CP4 frente al pH ∆)
|
| Conductividad |
10 μS/cm 200 mS/cm (salmuera) |
| Tiempo de entrada |
Primera puesta en marcha aproximadamente 2 horas |
| Tiempo de respuesta |
T90: aproximadamente 3 min. (salmuera aproximadamente 5 min.) |
| Ajuste del punto cero |
No es necesario |
| calibración |
En el dispositivo, mediante determinación analítica, el método DPD-4
(DPD- 1 + DPD-3)
|
|
Sensibilidad cruzada
las interferencias
|
ClO2 : factor 1
O3: el factor 1.3
Los inhibidores de la corrosión pueden provocar errores de medición.
Los estabilizadores de dureza del agua pueden provocar errores de medición.
|
| Ausencia del desinfectante |
Max. 24 horas |
|
Conexión
|
Versión mV: M12 de 5 polos, con brida de enchufe
Versión Modbus: M12 de 5 polos, con brida de enchufe
Versión de 4-20 mA: terminal de dos polos
o bien
M12 de 5 polos, con brida de enchufe
|
| longitud máxima del cable del sensor (dependiendo del procesamiento interno de la señal) |
Análogo |
< 30 m |
| digital |
> 30 m están permitidos
La longitud máxima del cable depende de la aplicación
|
| Tipo de protección |
Las medidas de seguridad se aplicarán a las instalaciones de la categoría M1 y M2 de las categorías M2 y M3 de la categoría M3.
Terminal de dos polos con capó mA: IP65
|
| el material |
Membrana hidrofílica microporosa, PVC-U, PEEK, acero inoxidable 1.4571 |
|
Tamaño
|
Diámetro:aproximadamente 25 mm
Duración: versión mVaproximadamente 190 mm (procesamiento analógico de señales)
aproximadamente 205 mm (procesamiento digital de señales)
Versión de Modbusaproximadamente 205 mm
Versión de 4-20 mA aproximadamente 220 mm (2 polos terminales)
aproximadamente 190 mm (5 polos-M12)
|
| Transporte |
+5... +50 °C (sensor, electrolito, tapa de la membrana) |
|
almacenamiento
|
Sensor: seco y sin electrolito sin límite en
+5... +40 °C
|
|
Electrolito: en el frasco original protegido de la luz solar a +5... +35 °C min.
1 año o hasta la fecha de vencimiento especificada
|
|
Tapón de membrana: en el embalaje original sin límite a +5... +40 °C
(No se pueden almacenar las tapas de membrana usadas)
|
|
mantenimiento
|
Control regular de la señal de medición, como mínimo una vez por semana
Las siguientes especificaciones dependen de la calidad del agua:
Cambio de la tapa de la membrana: una vez al año
Cambio del electrolito: una vez al año
|
|
Pruebas EMC
Compatible con la Directiva RoHS
|
|
Opción 1:
Capuchón de membrana M48.4S
|
especialmente para aplicaciones en agua de mar o salmuera
|
|
Opción 2:
Anillo de retención
|
- Cuando se trabaja con presiones > 0,5 bar en TARAflow FLC
- dimensiones del anillo de retención 29 x 23,4 x 2,5 mm, cortado, PETP
- Diferentes posiciones para las ranuras seleccionables
(bajo petición)
|
Partes de repuesto
| El tipo |
Capuchón de membrana |
El electrolito |
Es el caso de Emery. |
Anillo O |
|
Todo CP4.0
|
M48.4E
Artículo No 11051-E
|
ECP1.4/GEL, 100 ml Art. No 11006.1
|
S1 y S2
Artículo n° 11908
|
14 x 1.8 NBR Art. No 11806
|
|
Para agua de mar o salmuera
aplicaciones:
M48.4S
Artículo no 11051-S
|
CP4. ¿Qué quieres decir?0 (producción digital, digital señal interna el(cesiones)
- La fuente de alimentación está aislada galvánicamente dentro del sensor.
- La señal de salida también está aislada galvánicamente, lo que significa que no tiene potencial.
|
Medición
el rango
En el ppm
|
Resolución
En el ppm
|
Producción
Resistencia de salida
|
Fuente de alimentación |
Conexión |
| CP4.0H-M0c |
0.005... dos. ¿Qué quieres decir?000 |
0.001 |
Modbus RTU
No hay resistencias de terminación en el sensor.
|
9-30 VDC
aproximadamente 20-56 mA
|
Flanca de enchufe M12 de 5 polos
Función de los cables:
PIN1: reservado
PIN2: +U
PIN3: GND de potencia
PIN4: RS485B
PIN5: RS485A
|
| CP4.0N-M0c |
0.05... 20 años.00 |
0.01 |
| CP4.0H-M4c * |
0,005... 2,000 |
0.001 |
(Sujeto a cambios técnicos!)
CP4.0 4 a 20 mA (salida analógica, analogía señal interna procesamiento)
Se requiere una conexión eléctrica libre de potenciales, ya que el sensor electrónico no está equipado con un aislamiento galvánico.
Conexión eléctrica: terminal de 2 polos Clampada
|
Medición
el rango
En el ppm
|
Resolución
En el ppm
|
Producción
Resistencia de salida
|
Pendiente nominal
(a un pH de 7,2)
En el Se aplican las siguientes medidas:
|
El poder
suministro
|
Conexión |
| CP4.0MA0. ¿Qué quieres decir?5 |
0.005... 0.500 |
0.001 |
4...20 mA
no calibrado
|
32.0 |
12...30 VDC
RL 50Ω...RL 900Ω
|
Con una superficie de 2 polos (2 x 1 mm2)
Recomendado: cable redondo
4 mm
2 x 0,34 mm2
|
| CP4.0MA2 |
0.005... 2. ¿Qué quieres decir?000 |
0.001 |
8.0 |
| CP4.0MA5 |
0.05... 5. ¿Qué quieres decir?00 |
0.01 |
3.2 |
| CP4.0MA10 |
0.05... 10 años.00 |
0.01 |
1.6 |
| CP4.0MA20 |
0.05... 20 por ciento.00 |
0.01 |
0.8 |
(Sujeto a cambios técnicos!)
Conexión eléctrica: 5 polos M12 y M12 de las siguientes características:
|
Medición
el rango
En el ppm
|
Resolución
En el ppm
|
Producción
Resistencia de salida
|
En el caso de las
inclinación
(a un pH de 7,2)
En el Se aplican las siguientes medidas:
|
El poder
suministro
|
Conexión |
| CP4.0MA0.5-M12: el número de personas a las que se refiere el apartado 1 del presente artículo. |
0.005...0.500 |
0.001 |
4...20 mA
no calibrado
|
32.0 |
12...30 VDC
RL 50Ω...RL 900Ω
|
M12 de 5 polos, enchufable con brida
Función de los cables: PIN1: n.c.
PIN2: +U
PIN3: -U
PIN4: n c.
PN5: n. c.
|
| CP4.0MA2-M12: el número de personas que pueden participar en el programa |
0.005... 2. ¿Qué quieres decir?000 |
0.001 |
8.0 |
| CP4.0MA5-M12: el número de unidades de producción |
0.05... 5. ¿Qué quieres decir?00 |
0.01 |
3.2 |
| CP4.0MA10-M12: las condiciones de los productos |
0.05... 10 años.00 |
0.01 |
1.6 |
| Se aplican las siguientes medidas: |
0.05... 20 por ciento.00 |
0.01 |
0.8 |
(Sujeto a cambios técnicos!)
