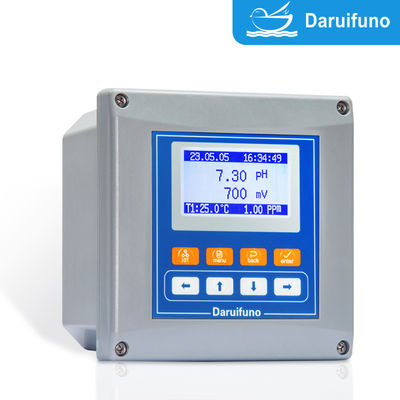

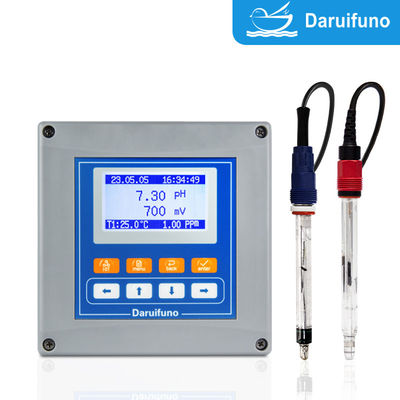

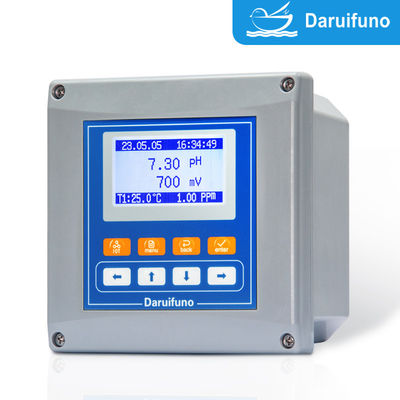

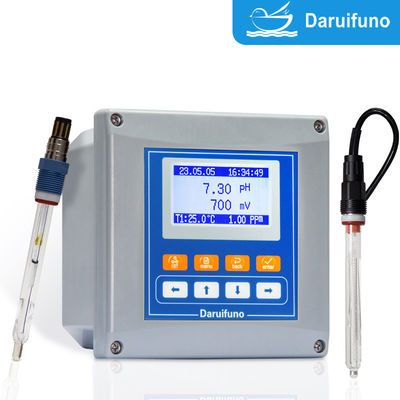

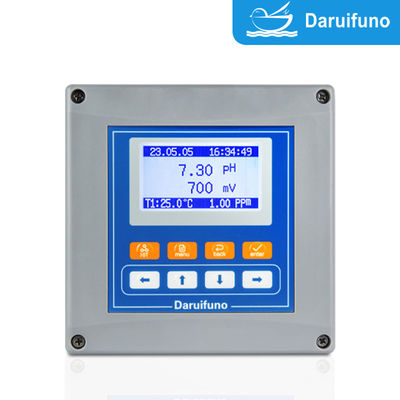

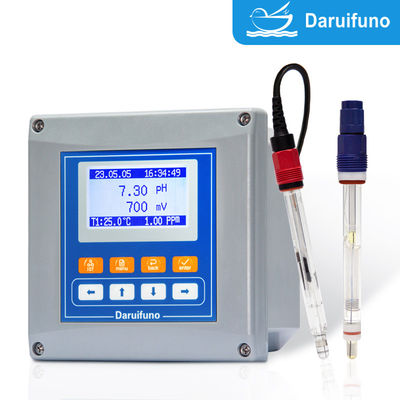

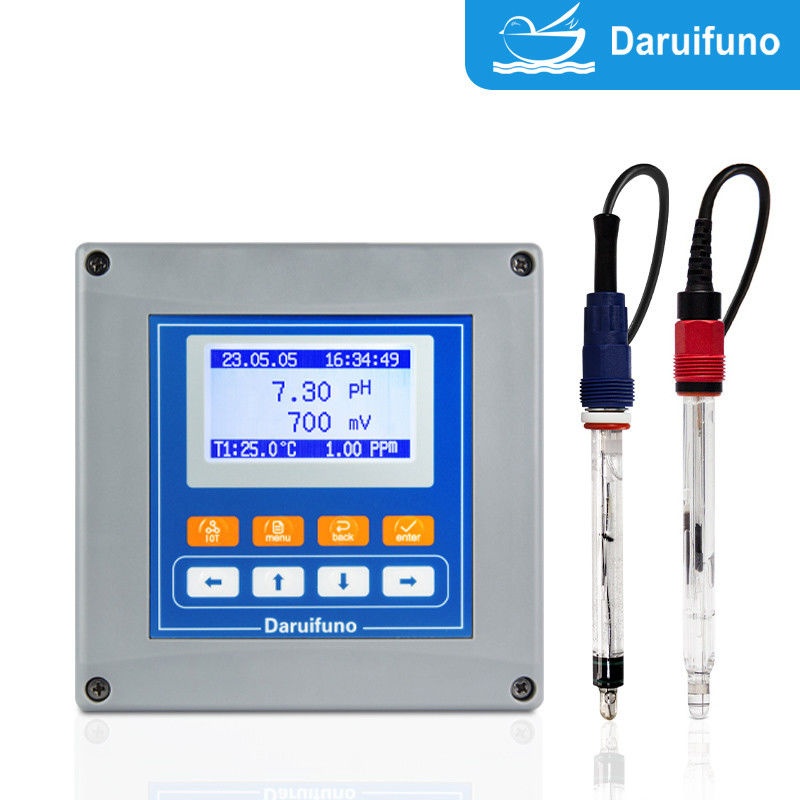

Controlador PH y ORP de tipo analógico

Tipo analógico de dos canales PH y controlador ORP con registro de datos históricos para piscina

El controlador de pH y ORP analógico de doble canal es un dispositivo de control analítico inteligente ampliamente utilizado en el tratamiento del agua, la química, la alimentación, la galvanoplastia y otras industrias.Puede recibir dos señales al mismo tiempo (por ejemplo, un grupo es pH y otro grupo es ORP) para el control independiente o de vinculación.

• Ahorrar espacio y costes: integrar las funciones de pH y ORP en un controlador para reducir el número de dispositivos.
• Control independiente de doble canal: puede controlar y controlar dos parámetros químicos por separado para mejorar la precisión del control.
• Mejorar la flexibilidad del sistema: fácil de ajustar de forma flexible de acuerdo con diferentes requisitos de control en procesos complejos.
• Adaptarse a la tendencia del control de enlaces multiparámetros en la industria moderna: apoyo al registro de datos y a la gestión remota

Parámetros del producto

Ventajas y características

• Entrada de doble canal: admite la conexión simultánea de dos electrodos (pH+pH, ORP+ORP o pH+ORP)
• Salida de relé de doble canal: puede establecer alarma alta/baja, control de dosificación y otras funciones
• Salida de señal analógica (4-20mA): sistema de acoplamiento PLC o DCS para lograr el control remoto
• Display LCD de alta definición Display en tiempo real del pH/ORP, el estado del electrodo, la temperatura, el estado del relé, etc.
• Operación basada en menús: fácil de operar, soporta varios idiomas
• Función de registro de historial: almacena datos de medición y registros de alarma para facilitar su trazabilidad
• Reloj electrónico: proporciona sello de tiempo, coopera con el registro de datos
• Control de limpieza automático: proporciona salida de relé de limpieza, admite función de limpieza de temporizador o gatillo condicional
• Métodos de calibración múltiple: admite calibración de 1 punto, 2 puntos o múltiples puntos para mejorar la precisión
• Dos canales están aislados el uno del otro.
• Cada canal puede conectarse a un sistema de temperatura independiente.
• Cuando el pH, el ORP y la temperatura se prueban al mismo tiempo, el algoritmo dentro del medidor puede evaluar simultáneamente la capacidad de desinfección y mostrar los valores de pH, ORP, temperatura y cloro.
• Cumplir con el control del pH/ORP, el control de dosificación y la transmisión remota de señales de datos al mismo tiempo.

Controlador ORP de Daruifuno PH APX2-PD registro de historial y función de reloj electrónico
RTC de reloj en tiempo real incorporado: puede mostrar la hora actual y soportar la marca de tiempo.

Principio de dosificación del regulador ORP de PH de Daruifuno APX2-PD para el control bidireccional del relé
Cada canal puede configurarse con dos relés para lograr las siguientes funciones:
Establecer límites superiores e inferiores: cuando el pH/ORP exceda el valor establecido, el relé actuará.
Bomba de dosificación de control:
el pH es demasiado alto → arranque la bomba de dosificación de ácido;
el pH es demasiado bajo → arranque la bomba de dosificación alcalina;
ORP es demasiado bajo → comienza la dosificación de oxidante;
ORP es demasiado alto → comience la dosificación del reductor.
Función de arranque/parada retardada de la bomba para evitar las fluctuaciones excesivas.
Control del enlace: el enlace comienza y se detiene cuando tanto el pH como el ORP exceden el límite.

Principio de control de limpieza automática APX2-PD para el controlador ORP de PH de Daruifuno
El controlador puede configurar: intervalo de tiempo fresco, tiempo de limpieza
Método de control:
El controlador emite la señal de relé de limpieza → impulsa la válvula de solenoide/bomba de agua/limpieza de gas → enjuaga el electrodo

El regulador ORP de pH de Daruifuno APX2-PD y el método de calibración ORP
1Calibración del pH:
Utilice el tampón estándar: pH 4.01, 7.00, 10.01El control PH ORP producido por nuestra empresa Daruifuno, el punto de calibración se puede ajustar libremente.
Calibración en punto único: utilizar líquido con pH 7,00 para calibrar el punto cero.
Calibración en dos puntos: pH 7,00 y 4,00 o 10.00, calibrar el punto cero y la pendiente.
El controlador guía la operación, determina automáticamente la estabilidad y las reservas.
2. Calibración del ORP:
Se utilizará un amortiguador estándar, como +220 mV o +470 mV.
El proceso de calibración es simple, por lo general un solo punto es suficiente.

Método de instalación del controlador ORP APX2-PD de Daruifuno PH
Instalación del panel (incorporado): adecuado para la caja de instrumentos o el gabinete de control.
Instalación en la pared: fijado a la pared a través de la placa trasera.
Instalación de tuberías: fijadas junto a la tubería de proceso mediante un soporte especial.
Método de acceso al electrodo: admite BNC o conexión roscada, el electrodo y la sonda de compensación de temperatura generalmente se colocan en la célula de flujo o en la interfaz en línea.

- ¿ Qué?Aplicación:
◇ Agua superficial
◇ Fuente de agua
◇ Aguas de acuicultura
◇ Agua del paisaje
◇ Importar las instalaciones de agua

◇ Monitoreo del tratamiento del agua

◇ Agua potable,

◇ Aguas subterráneas, piscina

◇Gestión del control de los procesos industriales y de la dosificación

◇Química, petróleo, papel, alimentos y medicamentos, galvanizado, fabricación de PCB, etc.
◇ Tratamiento de aguas municipales o industriales

◇ Monitoreo de la circulación de agua de refrigeración

◇ Control del líquido por electroplatación y químicos

◇ Línea de producción de alimentos y bebidas
◇ Control del tanque de reacción de neutralización ácido-base
